PST成桥桩病害检测仪TDEG
详细信息| 询价留言品牌：TDEG 型号：PST PST成桥桩病害检测仪
产品介绍：
PST是基于声波散射的成桥桩检测技术，专为具有上部结构的桥桩无损检测开发。适用于声速管和小应变不能胜任的工况。
用于检测撞击等原因引起的损伤，确定其结构与缺陷，评价桩体质量和损伤程度。
PST检测方式沿桩侧面布置多道检波器，根据记录波场中上行波、下行波，进行波场分离，分别进行偏移成像。
主要性能指标：
技术背景：同步采样率： 1微秒@16位AD PST检波器串道间距： 0.1m 工作频率： 20Hz-16kHz 采集通道数： 16、32 可选
具有上部结构的成桥桩检测是一个空白领域。一旦桥桩遭受撞击，很难检测出损伤部位和损伤程度。传统的小应变检测技术使用单一检波器，无法区分上部结构反射的下行波和下部损伤部位反射的上行波，因而无法用于桥桩损伤的检测。声波透射法利用声速管透射，主要用于新建基桩，成桥桩的声速管已经封闭，无法使用。
技术特点：
桥桩损伤检测将PST技术与CT技术相结合，用于各类桥桩损伤部位与损伤程度的检测，它具有如下特点：
• PST技术通过使用16通道的接收电缆，记录桩体中上行波、下行波传播的时间-空间特征；

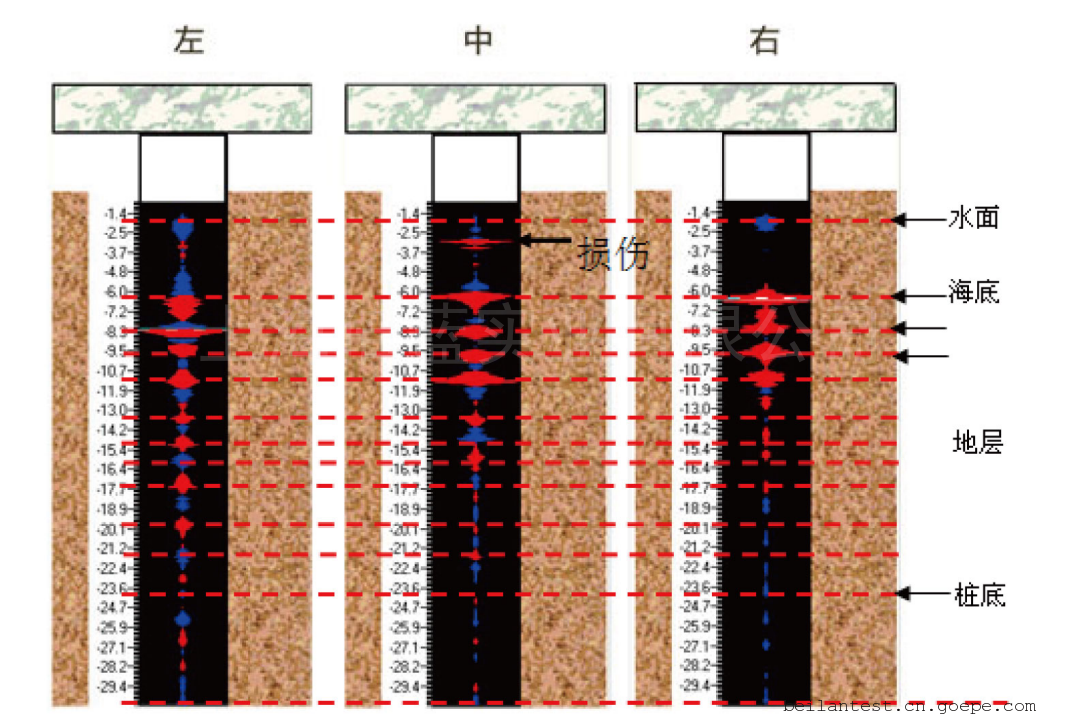

• PST技术有效地区分和分离出上行波与下行波场，分别对上部结构与下部结构及其损伤部位成像；
• PST技术可检测桩体混凝土强度、变截面、损伤部位、桩长以及基础地质结构；
• PST设备可对桩体截面进行CT成像，通过图像提取展现桩体中的宏观与微观损伤裂隙分布，精细地判断桩体的损伤程度；
软件：
PST成桥桩检测系统由声波采集系统和PSTwin软件系统组成，用于具有上部结构的成桥桩和板墙桩的质量检测。可使用反射或折射方式，检测埋藏部位桩体的缺陷和桩的长度。软件处理技术包括区分上行波和下行波、方向滤波、偏移成像与缺陷识别等。能对地层、结构界面与桩基缺陷的特征进行区别。
-
-
