SH钻孔轨迹成像仪SH-G50P
| 产品型号： |
SH-G50P |
| 品 牌： |
SH |
|
|
| 所 在 地： |
上海宝山区 |
| 更新日期： |
2025-04-29 |
| | 品牌：SH | | 型号：SH-G50P | | 加工定制：否 | |
| | 外形尺寸：1280×1280 mm | | 用途：钻孔垂直度、终孔位置及路径三维 | | 加工定制：否 | |

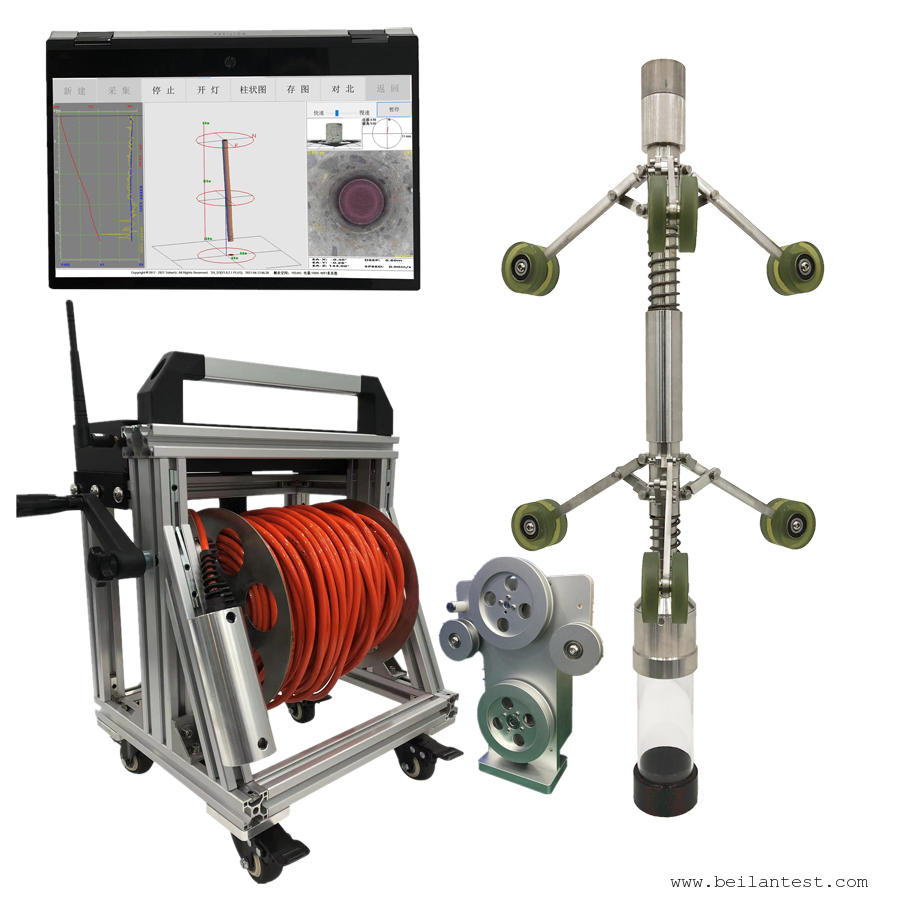

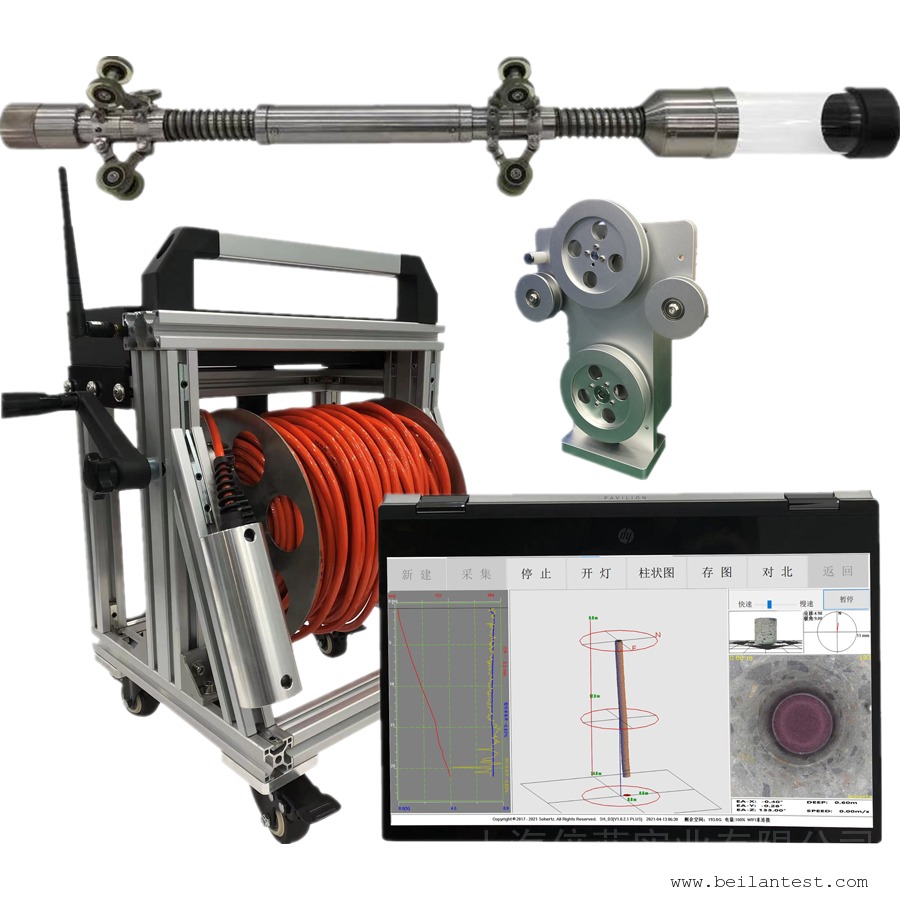

SH-G50P钻孔轨迹成像仪
（适用于管桩直径Ф400mm-Ф600mm） （更换支臂后可适用于抽芯孔直径Ф80mm-Ф120mm）
应用领域
1、检测桩基常规管桩或抽芯孔垂直度、终孔位置及路径三维图；
2、实时录制钻孔内部成像高清视频；
3、可查看钻孔内壁完整性二维平面展开图；
支持标准
1、中国工程建设协会标准
《基桩孔内摄像检测技术规程》 （CECS 253:2009）
2、《电力工程基桩检测技术规程》（DL/T5493-2014）
3、《建筑基桩检测技术规范》 （JGJ106-2014）
4、《建筑地基基础检测规范》（DBJ15-60-2019）
5、《浙江省基桩完整性检测技术规程》（DB 33/T1127-2016）
6、《湖北省预应力混凝土管桩基础技术规程》 （DB42/489-2008）
7、陕西省工程建设标准《预应力混凝土管桩基础技术规程》
（DBJ61T 101-2015）
技术特点
- 适用于各类常规尺寸管桩三维姿态检测；
- 更换支臂后也可用于常规抽芯孔三维姿态检测；
- 笔记本全WIFI无线连接绞车远程操作；
- 采用 FPGA主控单元、低功耗、高速率；
- 探头内置亮度可调LED光源；
- 进口500万像素高清晰360度鱼眼摄像头；
- 检测过程中电动计数轮可匀速自动放线；
- 探头内置九轴陀螺仪，四元素、欧拉角空间姿态定位；
- 现场成图、绘制路径三维图、自动计算终孔位置、垂直度；
- ★国内独家同时检测钻孔垂直度指标及实时录制钻孔内部成像高清视频；
- 分析软件自带将360度摄像视频展开二维平面图像功能。
性能指标
1、笔记本全WIFI无线连接绞车远程操作；
2、支持数据自动连续采集；
3、支持USB快捷转存数据；
4、深度分辨力 1cm，深度误差小于0.5%；
5、陀螺仪精度优于0.01°；
6、航向角精度 优于1°；
7、标配电缆长度75米，可定制；
8、配置充电电源，工作时间长达6小时；
9、★探头自带进口500万像素高清摄像头；
10、★摄像头具有360度鱼眼全范围视角；
软件特点
- 软件界面友好、清晰，操作便捷直观；
- 主界面位移、垂直度曲线视图、三维效果视图、实时姿态方位角视图、欧拉角视图联动显示；
- 位移、垂直度曲线视图栏可点选读取不同深度的累计位移值和X、Y、Z三方向上的方位角；
- *大位移、*大垂直度偏差软件自动计算，同时软件具有根据*小二乘法自动修正*大垂直度偏差功能；
- 三维效果视图可仰视、俯视及360度旋转查看，检测结果清晰、直观；
- 欧拉角视图可读取不同深度点处对应的位移偏差值和欧拉角偏差值；
- 检测结果以四种不同视角多方位呈现，分别有水平视图上东西方位、南北方位显示，俯视视图及45度斜视图显示，同时显示*大位移、垂直度指标；
- 分析软件具有孔内360度视频摄像展开为二维平面图像的功能；
